Was ist ein Industriekabel?

Konzept und Eigenschaften von Industriekabeln

1. Definition: Industriekabel sind Spezialdrähte, die in verschiedenen Industrieszenarien wie Energie, Steuerung und Signalisierung eingesetzt werden und über hohe Spannungsfestigkeit, Temperaturbeständigkeit und Störfestigkeit verfügen.

2. Klassifizierung: Zu den gängigen Typen gehören Stromkabel, Steuerkabel, abgeschirmte Kabel, hochtemperaturbeständige Kabel und industrielle Ethernet-Kabel, die jeweils unterschiedliche Spannungsniveaus und Umgebungsanforderungen erfüllen.

3. Anwendungsszenarien: Weit verbreitet in Kraftwerken, Fabrikautomation, Robotik, Bergbau und Schiffbau, wo hohe Belastungs- oder Zuverlässigkeitsanforderungen erforderlich sind.

4. Technische Anforderungen: Muss nationale oder Industriestandards für Isolationswiderstand, Flammwidrigkeit und Widerstandsprüfung gegen elektromagnetische Störungen erfüllen, um einen langfristig sicheren Betrieb zu gewährleisten.

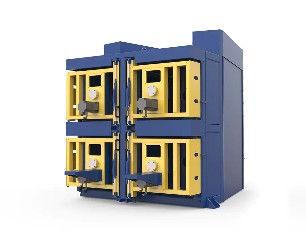

Was ist ein Industrielle Kabelproduktionslinie ?

Das Wesentliche einer industriellen Kabelproduktionslinie

1. Gesamtkonzept: Eine vollautomatische Kabelproduktionslinie, die alle wichtigen Prozesse von der Rohstoffeingabe bis zur fertigen Produktverpackung abdeckt und so eine „One-Stop“-Produktion ermöglicht.

2. Hauptvorteile: Durch den modularen Aufbau und das flexible Layout kann es schnell an Kapazität, Spezifikationen und Materialien angepasst werden, um den Anforderungen einer sortenreinen Kleinserien- oder Großserienproduktion gerecht zu werden.

3. Schlüsseltechnologien: Durch den Einsatz spezieller Geräte für hochpräzises Extrudieren, Ziehen, Wickeln, automatisches Schneiden, Abisolieren und Crimpen wird eine strenge Kontrolle über Abmessungen und Isolationsdicke erreicht.

4. Branchenwert: Im Kontext von Industrie 4.0 ist die Kabelproduktionslinie ein entscheidendes Glied bei der Verwirklichung einer intelligenten Fertigung und der Verbesserung der Reaktionsfähigkeit der Lieferkette.

Was sind die Hauptphasen einer Industriekabel-Produktionslinie?

Hauptphasen einer industriellen Kabelproduktionslinie

Rohmaterialvorbereitung sowie Drahtziehen und Glühen

1. Rohmaterialprüfung und -dosierung: Eine Qualitätsprüfung wird an Kupferstäben, Aluminiumstäben und Isoliermaterialien (PVC, PE, TPEE, PP, FEP usw.) durchgeführt, um sicherzustellen, dass die Leiter und Isoliermaterialien den technischen Spezifikationen entsprechen.

2. Drahtziehen (Monofilamentziehen): Metallstäbe werden mithilfe einer Ziehmaschine mit mehreren Durchgängen zu feinen Filamenten gezogen. Die Durchmesser können 0,4–2,0 mm betragen, um den Anforderungen verschiedener Kabelspezifikationen gerecht zu werden.

3. Glühbehandlung: Nach dem Ziehen wird ein Glühen bei niedriger Temperatur durchgeführt, um innere Spannungen zu beseitigen, die Duktilität des Leiters zu verbessern und einheitliche physikalische Eigenschaften für die anschließende Verseilung bereitzustellen.

Verseilung und Leiterformung

1. Leiterverseilung: Mehrere feine Filamente werden in einer Verseilmaschine mit einer voreingestellten Verdrillungsgeschwindigkeit miteinander verdrillt, um einzelne oder mehrere Leiter zu bilden. Zu den gängigen Verseilungsmethoden gehören Einzelstrang-, Doppelstrang- und Dreistrangstränge.

2. Zug und Vordehnung: Der Litzenleiter wird mithilfe einer Zugvorrichtung zu nachfolgenden Prozessen transportiert, wobei Spannung und Positionsgenauigkeit aufrechterhalten werden, um die Kontinuität des Extrusionsprozesses sicherzustellen.

3. Ummantelung von wasserabweisenden Leiterlitzen mit halbleitendem Band (für wasserdichte Kabel): Eine wasserabweisende Schicht aus Leiterlitzen wird um den Leiter gewickelt und mit einem halbleitenden Band versehen, um die Feuchtigkeitsbeständigkeit und Abschirmleistung des Kabels zu verbessern.

Isolierungsextrusion:

1. Materialauswahl und -formulierung: Gängige Isoliermaterialien wie PVC, PE, TPEE, PP und FEP können präzise extrudiert werden, um die Temperaturbeständigkeit, Ölbeständigkeit und Flammschutzanforderungen verschiedener Kabel zu erfüllen.

2. Extrusionsprozess: Die einschichtige oder mehrschichtige Coextrusionstechnologie wird verwendet, um die Leiteroberfläche gleichmäßig mit geschmolzenem Isoliermaterial zu bedecken und so eine Isolierschicht mit gleichmäßiger Dicke zu bilden.

3. Abkühlen und Aushärten: Nach der Extrusion wird Wasserkühlung oder Luftkühlung verwendet, um die Isolierschicht schnell auszuhärten, wodurch interne Luftblasen verhindert und die elektrische Festigkeit verbessert werden. Abschirmung und Ummantelung

1. Metallische Abschirmung: Hinzufügen von Kupferfolie, Aluminiumfolie oder Metallgeflechtschichten außerhalb der Isolationsschicht, um eine Abschirmung gegen elektromagnetische Störungen (EMI) zu erreichen, die üblicherweise in industriellen Steuerkabeln verwendet wird.

2. Extrusion der Kunststoffhülle: Mithilfe eines Hochdruckextruders wird die Abschirmschicht mit Hüllenmaterialien wie Polyvinylchlorid (PVC) oder Polyethylen (PE) abgedeckt, um eine äußere Schutzschicht zu bilden.

3. Mehrschichtige Coextrusion: Fertigstellung der Isolierung, Abschirmung und Mantelstruktur in einem Schritt mithilfe der dreischichtigen Coextrusionstechnologie, wodurch die Produktionseffizienz verbessert und der Energieverbrauch gesenkt wird.

Panzerung und äußere Abdeckung

1. Armierung (Stahlband oder -draht): Hinzufügen einer geflochtenen Schicht aus Stahlband oder Draht außerhalb des Mantels, um die mechanische Festigkeit und die Zugeigenschaften des Kabels zu verbessern, geeignet für Unterseekabel oder Hochspannungskabel.

2. Korrosionsschutzschicht: Verwendung einer Korrosionsschutzbeschichtung oder eines wasserdichten Klebebands zur sekundären Umhüllung, um zu verhindern, dass externe Medien den Metallleiter korrodieren.

3. Außenmantel (Außenmantel): Die äußerste Schicht besteht aus wetterbeständigem PVC- oder Polypropylen-Material und bietet umfassenden Schutz und Farbidentifizierung.

Prüfung und Verpackung des fertigen Produkts

1. Teilentladungs- und Spannungsfestigkeitsprüfungen: An den ummantelten Kabeln werden Teilentladungs- und Spannungsfestigkeitsprüfungen durchgeführt, um sicherzustellen, dass die Isolationsleistung den internationalen Standards entspricht.

2. Inspektion des fertigen Produkts: Dazu gehören mehrere Tests wie Abmessungen, Aussehen, Leitfähigkeit und Abschirmungswirksamkeit. Nur Kabel, die die Tests bestehen, können in die Verpackungsphase übergehen.

3. Fixlängenverpackungen: Bei Fixlängenverpackungen kommt ein automatisiertes Schneid-, Wickel- und Etikettiersystem zum Einsatz, das die anschließende Logistik und den Einsatz vor Ort erleichtert.

4. Lagerung und Versand: Nach dem Verpacken erfolgt die Barcode-Registrierung und das Kabel gelangt in das Lagersystem, wo es auftragsgemäß versendet wird.

Modulares Design und individuelle Anpassung

1. Modularer Aufbau: Die Produktionslinie ist modular aufgebaut, sodass die Ausrüstung jedes Prozesses unabhängig oder in Kombination verwendet werden kann, was eine flexible Erweiterung ermöglicht.

2. Anpassung: Kunden können Module wie Verseilmaschinen, Extruder und Ummantelungsmaschinen entsprechend ihrer Produktionskapazität, ihrem Drahtdurchmesser und ihren Prozessanforderungen frei auswählen, um personalisierte Produktionslinienlösungen zu erhalten.

3. Intelligentes Steuerungssystem: Der gesamte Prozess übernimmt eine automatisierte SPS/SCADA-Steuerung, die eine Echtzeitüberwachung und Datenerfassung von Prozessparametern ermöglicht und so die Produktionsstabilität und die Rückverfolgbarkeit der Qualität verbessert.

Wie kann der Automatisierungsgrad einer industriellen Kabelproduktionslinie verbessert und manuelle Eingriffe reduziert werden?

Wege zur Verbesserung des Automatisierungsgrades einer industriellen Kabelproduktionslinie

1. Einführung von KI und maschinellem Sehen: Der Einsatz von Deep-Learning-Modellen zur Echtzeit-Fehlererkennung während Extrusions- und Wickelprozessen verbessert die Genauigkeit der Fehlererkennung erheblich und reduziert die Kosten für manuelle Inspektionen.

2. Digitaler Zwilling und vorausschauende Wartung: Erstellen eines digitalen Zwillingsmodells der Produktionslinie, um wichtige Parameter wie Gerätetemperatur und Vibration in Echtzeit zu überwachen, frühzeitig vor Fehlern zu warnen und unerwartete Ausfallzeiten zu vermeiden.

3. Flexible modulare Transformation: Der Einsatz standardisierter Module (wie schnell austauschbare Extrusionsköpfe und programmierbare Wickeleinheiten) ermöglicht einen schnellen Wechsel zwischen verschiedenen Kabelspezifikationen und verbessert so die Flexibilität und Reaktionsfähigkeit der Produktionslinie.

4. Automatisierte Logistik und AGVs: Setzen Sie fahrerlose Transportfahrzeuge (Automated Guided Vehicles, AGVs) zwischen dem Rohstofflager und dem Ausgangsbetrieb für Fertigprodukte ein, um eine unbemannte Handhabung zu erreichen und Logistikzyklen zu verkürzen.

5. MES- und ERP-Integration: Integrieren Sie das Manufacturing Execution System (MES) tief in das Enterprise Resource Planning (ERP), um eine auftragsgesteuerte Produktionsplanung, Echtzeit-Kapazitätsplanung und Bestandsoptimierung zu erreichen.

Welche Sicherheitsmaßnahmen gibt es für eine Industriekabelproduktionslinie?

Sicherheitsmaßnahmen für eine industrielle Kabelproduktionslinie:

1. Sicherheit des Maschinenkörpers
Türverriegelung und Not-Aus: Die Stromversorgung erfolgt erst, nachdem die Sicherheitstür geschlossen ist, sodass im Notfall eine sofortige Stromunterbrechung möglich ist.

Schutzabdeckungen und Leitplanken: Schutzabdeckungen werden an kritischen beweglichen Teilen angebracht, um zu verhindern, dass Personal versehentlich gefährliche Bereiche betritt.

2. Elektrische Sicherheit
Isolierung und Erdung: Alle elektrischen Komponenten müssen den IEC/GB-Isolationswiderstands- und Erdungsstandards entsprechen, um Leckagen zu verhindern.

Wasser- und staubdichtes Design: Kabeleinführungspunkte und Schaltschränke verfügen über wasserdichte Dichtungen, um feuchten oder staubigen Umgebungen standzuhalten.

3. Sicherheit der Arbeitsumgebung

Brand- und Explosionsschutz: Verwenden Sie flammhemmende Materialien und installieren Sie automatische Feuerlöschsysteme, um den Anforderungen von Hochtemperatur- oder brennbaren Umgebungen gerecht zu werden.

Sicherheitswarnungen und -schilder: Bringen Sie an wichtigen Stellen farblich gekennzeichnete Schilder und Warnleuchten an, um die Bediener daran zu erinnern, Sicherheitsabstände einzuhalten.

4. Personalschulung und -systeme

Regelmäßige Sicherheitsinspektionen: Führen Sie Probenahmeinspektionen vor der Verwendung und regelmäßige Sicherheitsinspektionen gemäß Industriestandards durch. Schalten Sie das Gerät sofort ab und beheben Sie etwaige Verstöße.

Betriebsabläufe und Übungen: Entwickeln Sie detaillierte Betriebshandbücher und organisieren Sie regelmäßig Notfallübungen, um das Sicherheitsbewusstsein der Mitarbeiter zu verbessern.
